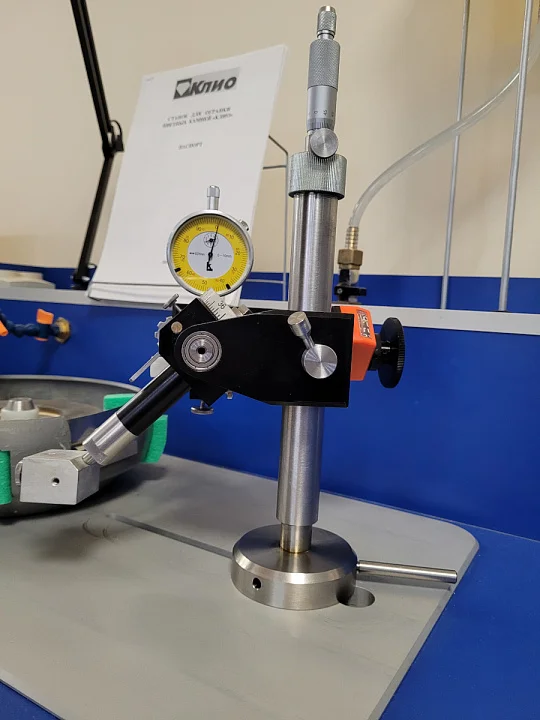

Ограночная головка со стойкой в сборе

Ограночная головка может использоваться на станках любой конфигурации и крепится стойкой к плите станины станка.

Головка ограночная рычажного типа. Угол наклона от 0-90 градусов. Снабжено делительным колесом на 96 зубьев. Допускается изготовление делительных колес на 48, 72.

Направляющий стержень выполнен из нержавеющей стали с диаметром 25 мм.

Микроподача осуществляется с помощью микрометрического винта с длиной хода не менее 25 мм.

Точка фиксации заданного угла наклона «коромысла» определяется часовым стрелочным индикатором с ценой деления 0,01 мм. Имеется винт для фиксации шкалы в нулевом положении.

Данная модель удобна и проста в эксплуатации.

Она позволяет производить огранку цветных камней с высокой точностью и обеспечивает высокую производительность.

Техничесике характеристики:

• Диапазон изменения  угла  поворота: 0-90°

• Диаметр  цанги для  крепления  камня: 6 мм

• Диаметр  стойки  крепления: 25 мм

• Длина  хода  винта: 0-25 мм
