Гальваническая установка (4х2000 мл) Россия

Гальваническая установка с возможностью перемешивания раствора предназначена для нанесения гальванических покрытий изделий для ювелирной продукции.

Первоначально изделия подвергаются операции обезжиривания. Она производится путем помещения изделий в емкость с обезжиривающим раствором (состав для протравливания).

Гальваническое покрытие осуществляется путем перемещения и смешивания изделий в различных емкостях с раствором. Для обеспечения качества покрытия изделия покрываются слоем толщиной 0,2 … 0,3 мкм.

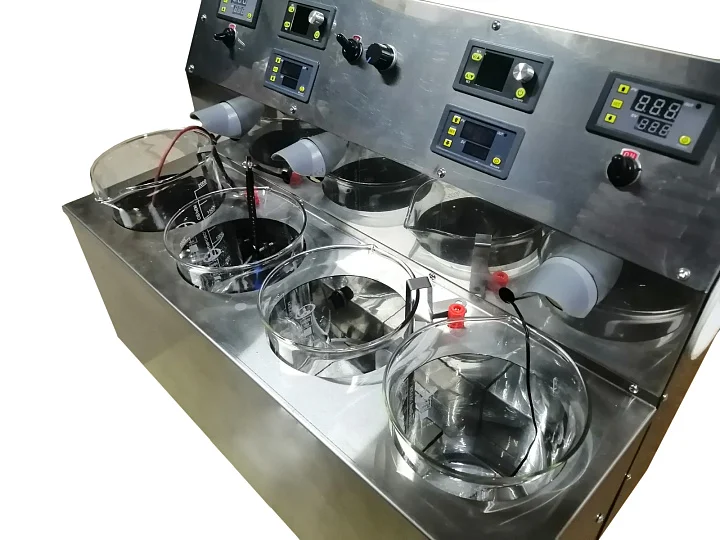

В состав гальванической установки входят четыре стеклянные емкости, объем по 2 л.; корпус из коррозионно-стойкой стали и электронная управляющая аппаратура (цифровая панель управления).

Установка снабжена нагревом емкости с контролем температуры в виде термопары, погруженной в электролитическую емкость, который поддерживает заданную температуру в емкости.

- Первая емкость, расположенная слева, оснащена термостатическим нагревателем и предназначена для гальванических процессов осаждения металлов (родий, золото, серебро, никель);

- Вторая емкость предназначена для активации с использованием нейтрализующих растворов;

- Третья емкость может быть использована для промывки деталей в воде;

- Четвертая емкость предназначена для обезжиривания деталей с применением раствора твердого каустика в воде.

Внутренняя защитная емкость встроена в наружную часть корпуса установки и обеспечивает удаление паров наружу через отверстие для удаления паров.

Установка оснащена механическим устройством перемешивания, установленным в емкости для нанесения покрытий.

Блок управления и регулировки  включает в себя узлы включения и регулирования напряжения  и тока в гальванических ваннах, необходимых для осуществления покрытия родием и обезжиривания, а также  для включения и регулирования нагревателей и системы перемешивания.

Наружная часть вместе с крышками емкостей закрывает установку и обеспечивает изолированный объем, через который производится удаление паров электролита. Изолированная защита, встроенная в корпус установки, обеспечивает удаление паров наружу через отверстие для удаления паров, которое должно быть присоединено к местной системе вентиляции.

Диаметр посадочного отверстия для вытяжки – 100 мм.

Вытяжка не входит в комплект гальванический установки.

В качестве дополнительной оснастки прилагается набор для удаления паров, состоящий из вытяжного вентилятора и труб для подсоединения установки к точке подвода системы  вентиляции.

Под первой емкостью слева установлен нагреватель (ТЭН).

В корпусе установки расположены проводники и электроды для создания гальванического тока, термостатические нагреватели и устройства перемешивания (емкость для покрытия родием).

Отрицательный электрод подводится в емкость через стержневой проводник таким образом, чтобы облегчить закрепление обрабатываемых деталей на зажимах и крючках.

В емкости для покрытия установлено также механическое устройство перемешивания.

Механическое устройство перемешивания состоит из мешалки, изготовленной из магнитных материалов.

Мешалка помещена внутрь емкости в раствор и приводится во вращение за счет электромагнитной индукции, создаваемой за счет вращения двигателя, смонтированного на внутренней части корпуса установки.

Блок управления и регулировки.

Управляющие элементы выведены на переднюю панель блока регулировки.

Блок регулировки позволяет обеспечить все необходимые сигналы для начала процесса обработки, регулировать их в процессе работы, а также останавливать процесс, как в нормальном режиме, так и в случае аварийной остановки.

На передней панели узла регулировки представлены следующие управляющие элементы:

- Термостат (регулятор температуры) подгруппы 1;

- Термостат (регулятор температуры) подгруппы 2;

- Регулятор тока и напряжения подгруппы 1;

- Регулятор тока и напряжения подгруппы 2;

- Таймер канала 1;

- Таймер канала 2;

- Переключатель (вкл/выкл) нагревателя подгруппы 1;

- Переключатель (вкл/выкл) нагревателя подгруппы 2;

- Переключатель (вкл/выкл) устройства перемешивания раствора;

- Регулятор числа оборотов устройства перемешивания раствора.

Принцип настойки аппаратной электроники:

1) Термостат (регулятор температуры) – Кратковременно нажимаем «SET» и ждем в течение 5 сек. - мигает синее табло – выставляем «стрелками» требуемую температуру отключения.

2) Регулятор тока и напряжения - Нажимаем кнопку М1 (V/A) и вращением ручки выставляем напряжение (по умолчанию выставлен ток на 5 А).

Для подтверждения нажимаем также кнопку М1 (V/A).

On/Off – включение / отключение подачи напряжения на Анод (подача напряжения на Анод включена автоматически).

3) Таймер – по истечению заданного времени отключает напряжение на Аноде. Для перезапуска – нажимаем кнопку «RESTART».

Кратковременно нажимаем «SET», выставляем на красном табло время отсчета до отключения напряжения.

Установка монтируется на плоскую поверхность, устойчивость ей придают четыре ножки. Корпус установки выполнен из нержавеющей стали и не имеет выступающих деталей или острых углов, представляющих опасность для оператора.

В задней части корпуса имеется вход для присоединения сетевого кабеля, поставляемого с установкой.

ВНИМАНИЕ: При работе установки при проведении гальванических процессов выделяются пары раствора электролита, вследствие чего установка должна быть смонтирована в помещении, оснащенном соответствующей защитой и системой вентиляции.

Блок управления и регулировки.

Смонтирован внутри наружной части корпуса установки.

Группа управления и регулировки подразделяется на 2 подгруппы: подгруппу V1 и подгруппу V2.

Подгруппа V1 регулировочной панели устанавливает режимы силы тока, напряжения и время работы емкости 1 и наружной емкости, на которые подается напряжение через клеммы (анод и катод) на передней части установки.

Подгруппа V2 регулировочной панели устанавливает режимы силы тока, напряжения и время работы емкостях 3 и  4.

ВНИМАНИЕ: На передней части установки находятся две клеммы (анод и катод) через которые может подаваться напряжение на наружную гальваническую ванну.

Анодный электрод

Установка оснащена комплектом титановых электродов.

Сетевой кабель

Установка оснащена сетевым кабелем для присоединения к вводу, расположенному сзади корпуса, а также к точке подвода электропитания в месте монтажа установки.

Принадлежности:

- набор для системы вытяжки, состоящий из вытяжных труб Æ 100 мм.

- сетевой кабель 2Р+Т от 10А.

- как отдельная опция возможна - Опора-подставка для напольного исполнения. По умолчанию, установка разработана для настольного исполнения.
